 Berichttitel: [WIP] Dio voor de M4 HST. GEREED.
BerichtGeplaatst: vr 6. feb 2015, 13:24

Geregistreerd: vr 17. sep 2010, 21:26
Berichten: 280
Woonplaats: Den-Haag
Hoi,

Hierbij de start van het diorama wat ik bouw voor deze kit, die te zien is bij militaire voertuigen.
Afbeelding

Inmiddels begonnen met de base en het figuur. Er komen nog enkele figuren bij maar moet die nog scoren.
Iemand toevallig Verlinden set 1105 nog op de plank liggen?

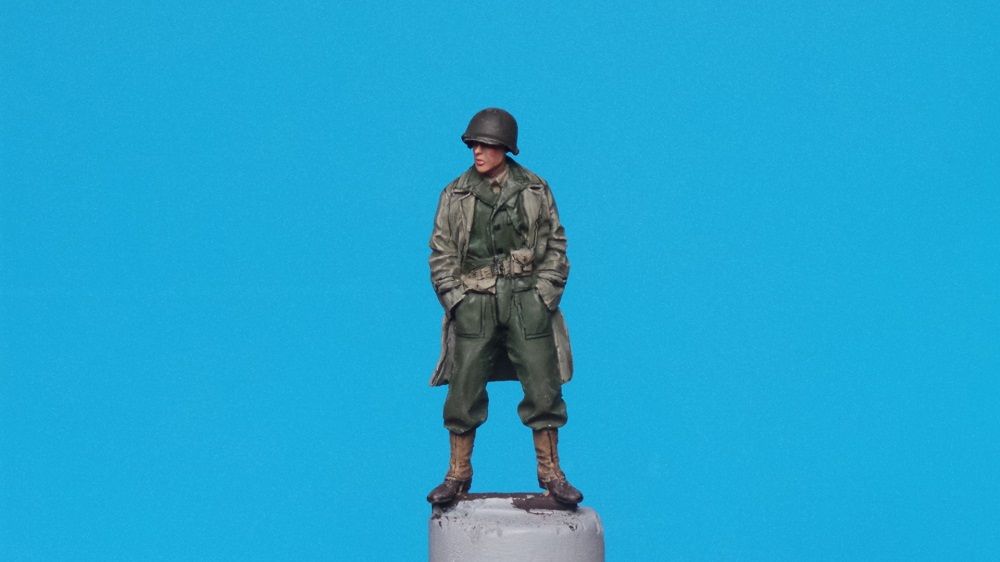

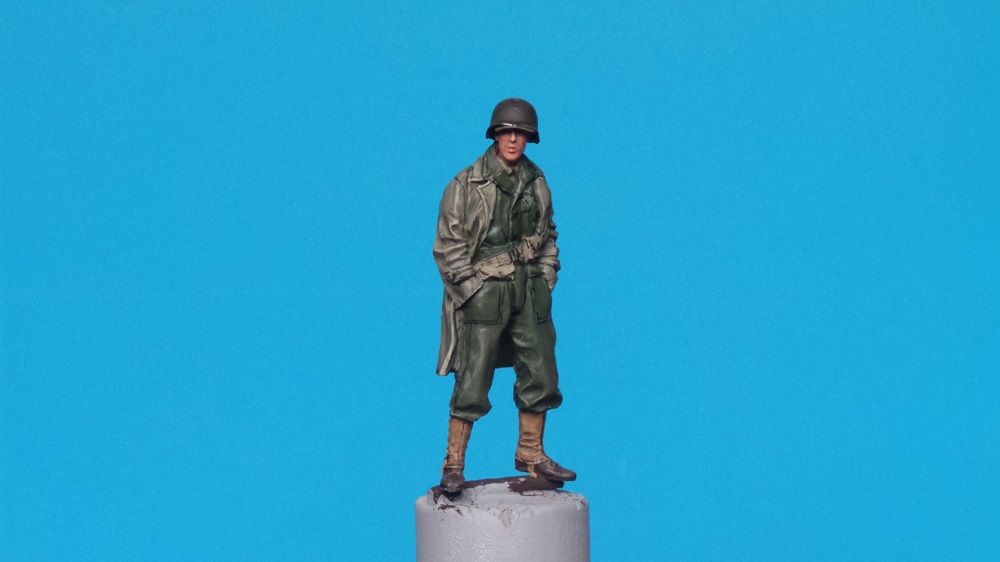

Deze is een eind op weg, alles geverfd met Vallejo color.
Afbeelding

Afbeelding

Afbeelding

Afbeelding

Dan naar de base. Deze wordt 30 x 15 cm en daarop een gevelltje van een oud huisje en daarnaast een schuur, ook oud en vervallen.
Inmiddels gestart met de gevel, gemaakt van balsa-foam, en begonnen met de ruwe opbouw.

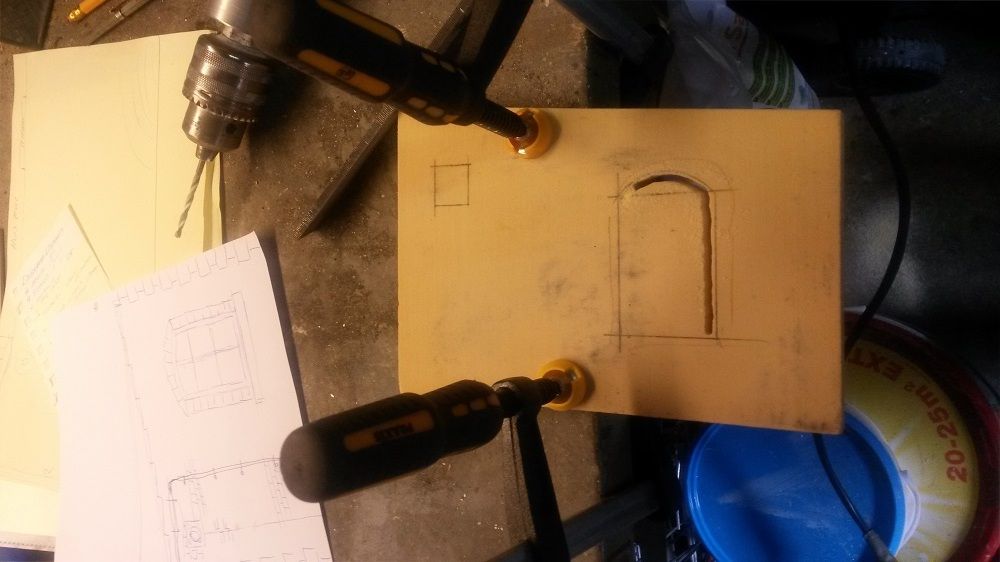

Eerst aftekenen en het raam er uit frezen,
Afbeelding

Hierna, aftekenen wat ik waar wil hebben, structuur enz....
Afbeelding

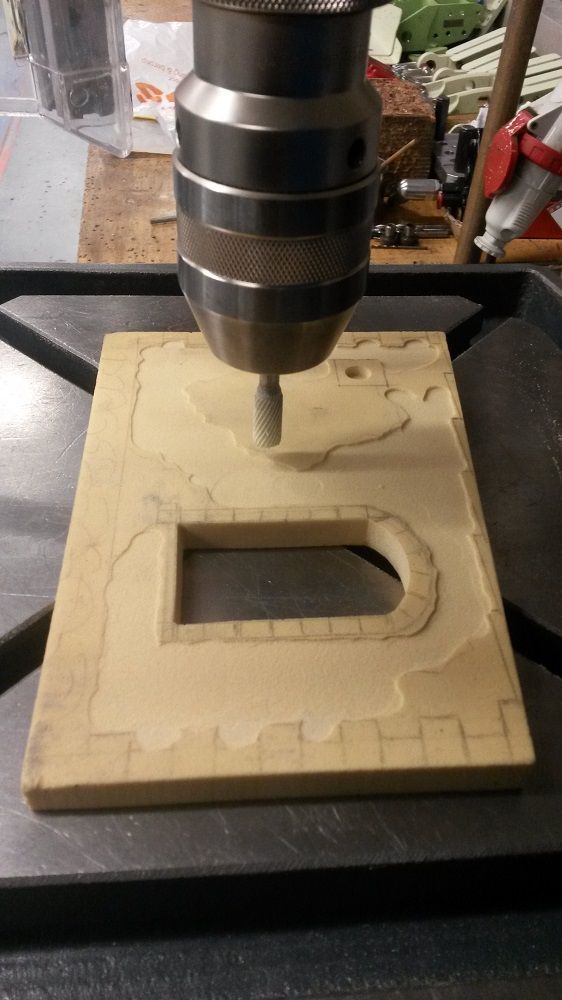

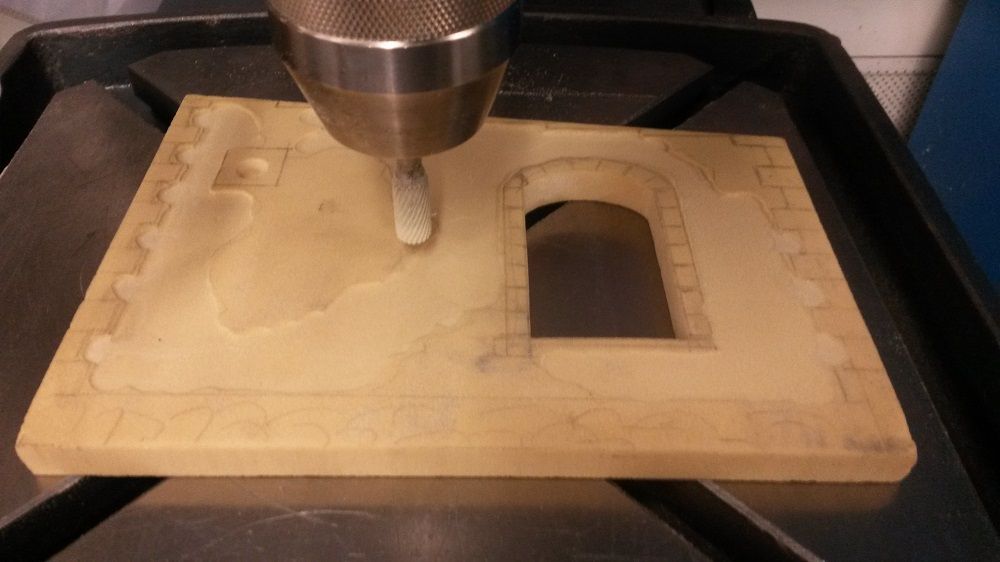

Daarna onder de kolom boormachine de diepte er in brengen met een cilinder freesje.
Afbeelding

Goed te zien met deze lichtval hoe dit tot stand komt.
Afbeelding

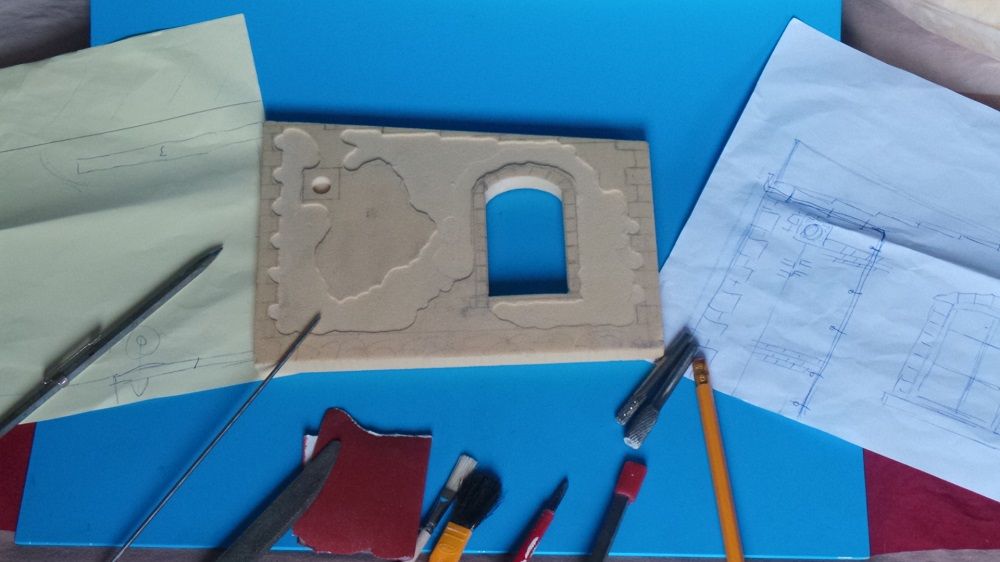

Dan, het gereedschap wat ik gebruik om de randen af te werken en de steen structuur op te bouwen,
Afbeelding

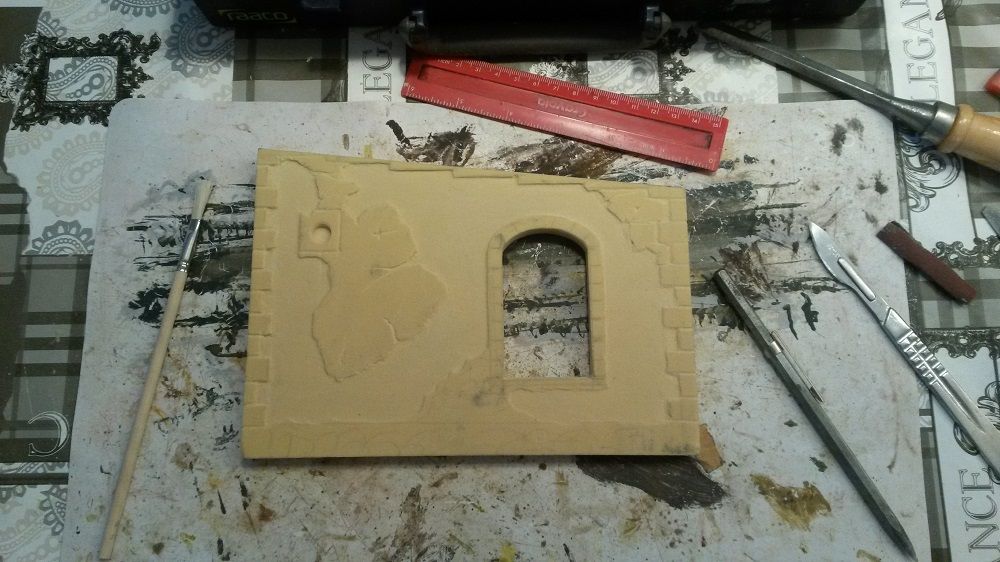

Alles afgewerkt en enkele krassen in het pleister werk aangebracht,
Afbeelding

Raam voorzien van de stenen opbouw,
Afbeelding

Dan de opbouw van de steen structuur, eerst de horizontale lijnen er in krassen, met een .....kraspen....
Afbeelding

Als dit gereed is begin je met de vertikale lijnen en begint het vorm te krijgen,
Afbeelding

De opbouw is grotendeels gereed, zo wordt het al een aardig muurtje, toch....
Afbeelding

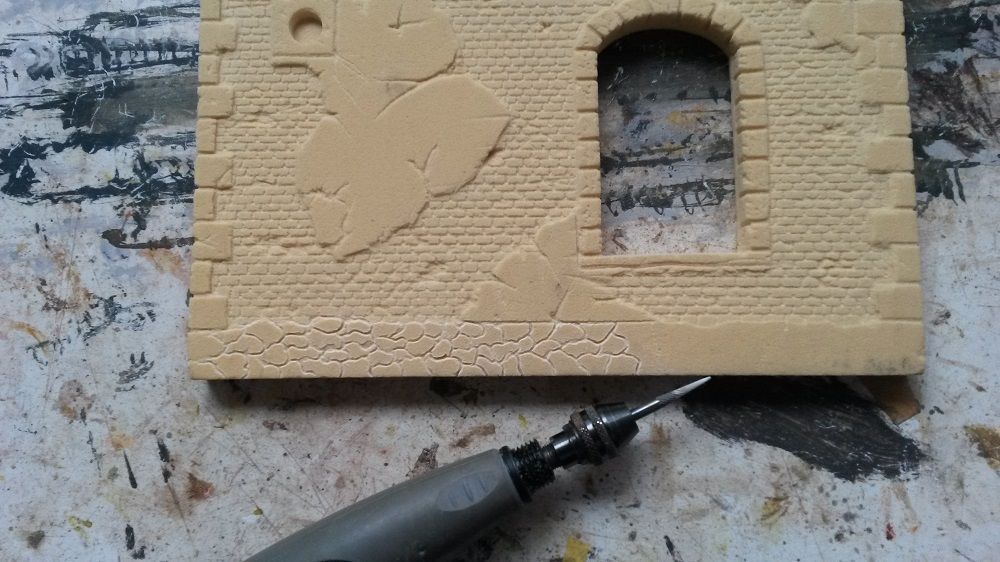

Dan de onderkant, dit worden weer andere stenen en doe ik met de dremel.
Afbeelding

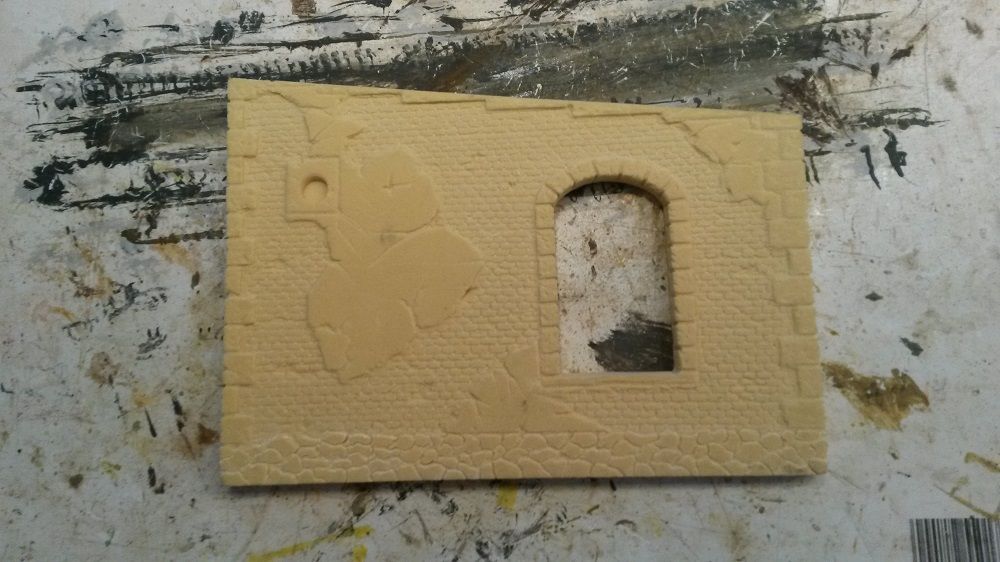

Gereed voor de grondverf.
Afbeelding

Grijze grondverf, gelijk een basis voor de cement kleur tussen de stenen.
Afbeelding

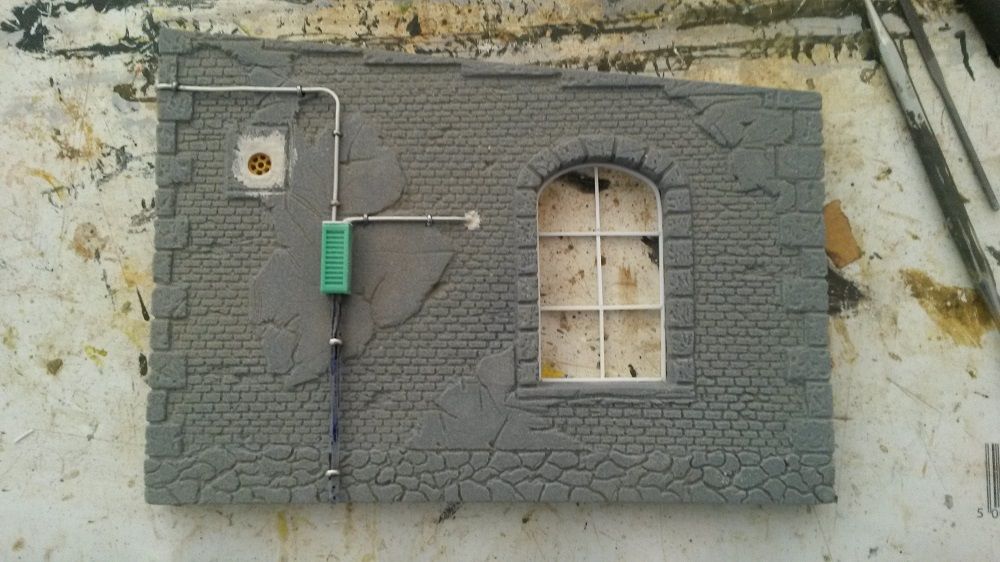

Dan begin ik met wat items toe te voegen aan de gevel. Wat electra werk.
Afbeelding

Van alles gebruikt, aluminium draad tot splitpennen aan toe voor de beugels.
Afbeelding

De dakrand, gewoon een strookje hout wat na drogen wat meer een wat oud uiterlijk moet krijgen.
Afbeelding

De boven kant afgewerkt mt wat platen, dit alles is nog in behandeling maar moet eerst goed drogen voordat we verder kunnen....
Afbeelding

Zo, dat was het even voor nu, op naar de verf.....

Groeten, Peter

_________________
Mijn Homepage: http://peter-stoof-modelbouw.jouwweb.nl/


Laatst bijgewerkt door Peter Stoof op za 13. jun 2015, 20:51, in totaal 12 keer bewerkt.

Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: [WIP] Dio voor de M4 HST.
BerichtGeplaatst: vr 6. feb 2015, 16:25

Geregistreerd: di 14. jan 2014, 17:08
Berichten: 1266
Woonplaats: Boskoop
Je vergat te vertellen dat je er ook al een kozijntje in hebt gemaakt :D

Echt heel erg mooi wat je hier laat zien. :woot:
Helemaal mooi vind ik het, dat je laat zien dat je helemaal niet zo'n duur diorama kitje nodig hebt, maar zoiets van huis, tuin en keukenspullen net zo mooi, of in mijn ogen nog mooier, kan neerzetten. :hail:

Als je zoiets maakt, werk je dan aan de hand van een foto, of verzin je alles ter plekke?
Ik vind het zelf maken erg leuk, maar heb nog steeds de grootste problemen met dingen verzinnen. :roll:

Die kolomboor is wel ideaal voor dat frezen, met die diepte instelling erop.
Die moet ik onthouden.

Succes verder.


Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: [WIP] Dio voor de M4 HST.
BerichtGeplaatst: vr 6. feb 2015, 20:53

Geregistreerd: vr 17. sep 2010, 21:26
Berichten: 280
Woonplaats: Den-Haag
Thanks Peppie.

Meestal kijk ik heel veel foto's en maak dan een tekening als ik al die foto's combineer.
Eerst alles verzamelen en dan komt het idee vanzelf.
In een map bewaar ik alles en als ik wat zie wat ik kan gebruiken voeg ik dit toe.
Als ik het diorama dan ga bouwen neem ik al die ideeën mee.

Peter.

_________________
Mijn Homepage: http://peter-stoof-modelbouw.jouwweb.nl/


Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: [WIP] Dio voor de M4 HST.
BerichtGeplaatst: za 7. feb 2015, 13:16

Geregistreerd: di 14. jan 2014, 17:08
Berichten: 1266
Woonplaats: Boskoop
Wel een goed idee, zo'n map inderdaad.
Ik kom genoeg ideeën tegen op het www, maar tegen de tijd dat ik ze nodig heb kan ik ze meestal niet meer vinden.


Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: [WIP] Dio voor de M4 HST.
BerichtGeplaatst: di 10. feb 2015, 14:11

Geregistreerd: ma 4. apr 2011, 19:39
Berichten: 492
Woonplaats: Snits
Mooi How to. bedankt.


Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: [WIP] Dio voor de M4 HST.
BerichtGeplaatst: do 12. feb 2015, 21:50

Geregistreerd: vr 17. sep 2010, 21:26
Berichten: 280
Woonplaats: Den-Haag
Hoi,

Hierbij weer wat foto's van de gevel.
Alles is geverfd met Vallejo.
Sorry voor de kwaliteit van de eerste foto's, had even niets anders.

Nadat hij geheel grijs was gespoten met een gewone grondverf ben ik de onderste rij stenen gaan verven.
4 verschillende tinten.
Afbeelding

Daarna het pleisterwerk wat nog op de gevel aanwezig is. Ook dit in de basis kleur.
Afbeelding

Volgende stap, de bakstenen in een rode basis. Dit geheel is gedrybrushed.
Ook de zijkanten en de omloop bij het raam zijn gedrybrushed.
Afbeelding

Next, de details zoals het raam en de electra buizen.
Afbeelding

Dan door met het inlijnen, overal en alles.
Ook de rode bakstenen diverse tinten gegeven en diverse washes er op los gelaten.
Afbeelding

Nog meer washes op de rode stenen toegepast. Het hout bij het dak verouderd.
Afbeelding

Regen en vuil aflopers. Details meer gedrybrushed. Raam afgewerkt. Mos en alg licht opgezet.
Afbeelding

Dat was het even voor nu.
De gevel werken we verder af als hij geplaatst wordt op de base.
Inmiddels druk met de oude schuur en de base, foto's volgen t.z.t. weer.....

Peter.

_________________
Mijn Homepage: http://peter-stoof-modelbouw.jouwweb.nl/


Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: [WIP] Dio voor de M4 HST. Up-Date: 12-02-2015
BerichtGeplaatst: vr 13. feb 2015, 13:49
Avatar gebruiker

Geregistreerd: za 3. jul 2010, 10:32
Berichten: 3022
Woonplaats: Hurdegaryp
Ook die dio's heb je in de vingers. Gaaf en knap hoor.

René

_________________
Leven is makkelijker dan je denkt, maar moeilijker als je denkt
(GWeijers)


Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: [WIP] Dio voor de M4 HST. Up-Date: 12-02-2015
BerichtGeplaatst: za 21. feb 2015, 22:45

Geregistreerd: vr 17. sep 2010, 21:26
Berichten: 280
Woonplaats: Den-Haag
Bedankt René.

De gevel even aan de kant gezet en eerst maar eens een begin maken met het schuurtje.

Eerst maar eens een basis verzinnen.
Links de fundering met rechts de basis.
De onderzijde van de schuur wordt o.a. opgebouwd door een muurtje, gemaakt van balsa-foam
Afbeelding

De basis verder uitgewerkt.
Afbeelding

De delen bij elkaar en een begin gemaakt van het dak.
Afbeelding

Rechter schuurdeel. Deze komt naast de gevel.
Afbeelding

De opbouw van de muurtjes, ook weer opgebouwd net als de gevel.
Afbeelding

Het steen patroon is af.
Afbeelding

Alle delen gereed voor verdere afwerking.
Afbeelding

De muurtjes verder "verouderd" met de dremel en een puntfreesje.
Afbeelding

Daarna de eerste basis kleuren er op.
Afbeelding

Het dak ook verder opgebouwd.
Afbeelding

Het drybrushen van de muurtjes.
Afbeelding

Het hout verouderd met diverse washes, zo ook op de muurtjes.
Diverse stenen een andere kleur gegeven, beetje variatie mag wel....
Afbeelding

Dit was even het begin, nog een hoop te bouwen.....

Groeten, Peter.

_________________
Mijn Homepage: http://peter-stoof-modelbouw.jouwweb.nl/


Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: [WIP] Dio voor de M4 HST. Up-Date: 21-02-2015
BerichtGeplaatst: vr 6. maart 2015, 12:41

Geregistreerd: vr 17. sep 2010, 21:26
Berichten: 280
Woonplaats: Den-Haag
Hoi,

Hierbij weer even een up-date mijns kant, we zijn nog bezig, was even druk met andere werkzaamheden.
We hebben het dio er weer bij gepakt en weer lekker bezig.

Hierbij wat plaatjes van de vorderingen van de afgelopen dagen.

De schuur is een stuk opgebouwd.
Afbeelding

Eerst maar eens het frame in elkaar zetten...
Afbeelding

Het dak is opgebouwd uit plankjes, deze had ik over van een vogelhuisje wat lekker verweerd in de tuin heeft gehangen.
Afbeelding

Even passen.....
Afbeelding

Nu die delen goed zijn ben ik verder gegaan met het opbouwen.
Het dak verder afgebouwd, hekje gemaakt....
Afbeelding

Voorkant afgewerkt.
Afbeelding

Achterkant een regengootje met waterton geplaatst.
Afbeelding

De basis staat, nu verder met de details.
Inmiddels een aardige bak met onderdelen verzameld die hier nog een plekje moeten krijgen.
Dit eerst maar eens in de verf zetten.....

Binnenkort meer.....

Peter.

_________________
Mijn Homepage: http://peter-stoof-modelbouw.jouwweb.nl/


Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: [WIP] Dio voor de M4 HST. Up-Date: 06-03-2015
BerichtGeplaatst: vr 6. maart 2015, 16:18
Avatar gebruiker

Geregistreerd: wo 26. feb 2014, 16:34
Berichten: 409
Woonplaats: Rijnsburg (ZH)
Het ziet er heel overtuigend uit. Ik ben benieuwd naar de rest.
