 Berichttitel: [DONE] Junkers G23/24 1-72, Plasticart.
BerichtGeplaatst: ma 13. feb 2017, 15:04

Geregistreerd: di 14. jan 2014, 17:08
Berichten: 1227
Woonplaats: Boskoop
Ff een tussendoortje. :)
Kwam hem op MP tegen en kon hem, helemaal omdat hij hier in het dorp lag, voor een paar knaken,
niet laten liggen.

Eerst maar eens voorstellen.
In de jaren 20, net na de eerste wereldoorlog, kwam de ontwikkeling van het vliegtuig in een
behoorlijke stroomversnelling. Mede door het feit dat steeds meer mensen het vliegtuig kozen als
vervoersmiddel.
Hierdoor, en door de aan Duitsland opgelegde restricties m.b.t. het ontwikkelen van oorlogstuig, besloot
men bij Junkers zich te gaan toeleggen op de passagiers branche.
Te beginnen met de F13, het eerste geheel metalen vliegtuig.
Afbeelding
die over de gehele wereld heeft gevlogen, maar dus al snel te klein werd en opgevolgd werd door de
G23/24.
Afbeelding
Zoals je ziet, duidelijk de grotere broer van de F13.
Eerst ontwikkeld als 1 motorig toestel. Dit ging echter in tegen de opgelegde restricties, omdat het
dan een te sterke motor had. Dus aangepast en er een 3 motorig toestel van gemaakt, met dus 3 minder
krachtige motoren. Vaag verhaal, maar wie ben ik.... :weirdo:
Later nog tig keer aangepast, kortere vleugels, enkele motor (toch..) en net als zijn broertje op vele
plekken in de wereld ingezet. Als commercieel toestel en uiteindelijk toch ook militair, als verkenner
en bommenwerper. In totaal zijn er 36 varianten gebouwd... (ja, ik heb ze geteld) :woot: .

Grappig om nog wel te vertellen, is dat het het eerste vliegtuig ter wereld was waarmee Luft Hansa nachtvluchten
uitvoerde met passagiers. De reden hiervoor, was dat dit vliegtuig ook op 2 motoren verder kon vliegen.
Dus, bij uitval van een motor nog veilig een verlicht vliegveld kon bereiken.
Hiervoor vloog alleen de post in het donker. Als dan de motor uit viel, sprong de piloot gewoon uit het
vliegtuig met een parachute... :shock:

Nog wat technische gegevens:

Crew: 2
Capacity: 14 passengers
Length: 15.8 m (51 ft 10 in)
Wingspan: 29.37 m (96 ft 4 in)
Height: 5.80 m (19 ft 0 in)
Wing area: 99 m2 (1,070 sq ft)
Empty weight: 4,330 kg (9,546 lb)
Gross weight: 7,200 kg (15,873 lb)
Powerplant: 3 × Junkers L5 6-cyl. in-line water-cooled piston engine, 230 kW (310 hp) each
Performance

Maximum speed: 210 km/h (130 mph; 113 kn)
Cruising speed: 170 km/h (106 mph; 92 kn)
Range: 660 km (410 mi; 356 nmi)
Service ceiling: 4,000 m (13,123 ft) with maximum payload
Rate of climb: 2.47 m/s (486 ft/min)
Time to altitude: 2,000 m (6,600 ft) in 13.5 minutes


En de kit:
Afbeelding
Van PLasticart, ergens eind jaren 80 denk ik.
Afbeelding
Vrij zacht, vettig plastic.
Niet te veel flash.
Afbeelding
Maar behoorlijk grove aanhechtpunten aan het rek.
Afbeelding
Flinke spanwijdte, beetje gelijk aan de Ju-52.
Afbeelding
Rompdelen
Afbeelding
Die toch wel wat vervorming vertonen :|
Afbeelding
Afbeelding
Afbeelding
"Boekje" wat eigenlijk maar 1 vel is en met de hand is getekend en geschreven.
Afbeelding
Met 2 te bouwen versies, een zweed en een zwitser.
Afbeelding
Nog geen idee welke het gaat worden, ligt er ook aan of de decals nog te redden zijn.
Afbeelding

Nu hoor ik jullie denken:"Peppie, dat is toch die gozer die altijd zo loopt te klagen
dat het allemaal niet past? Kan je beter niet zulke ouwe troep kopen!" :behave:
Klopt, maar op 1 of andere manier vind ik het bij zo'n kit allemaal wat minder erg. Is
een soort van extra uitdaging. En als het niet helemaal perfect is, jammer dan.

Plus in dit geval, past hij leuk tussen mijn eerder gebouwde F13
Afbeelding

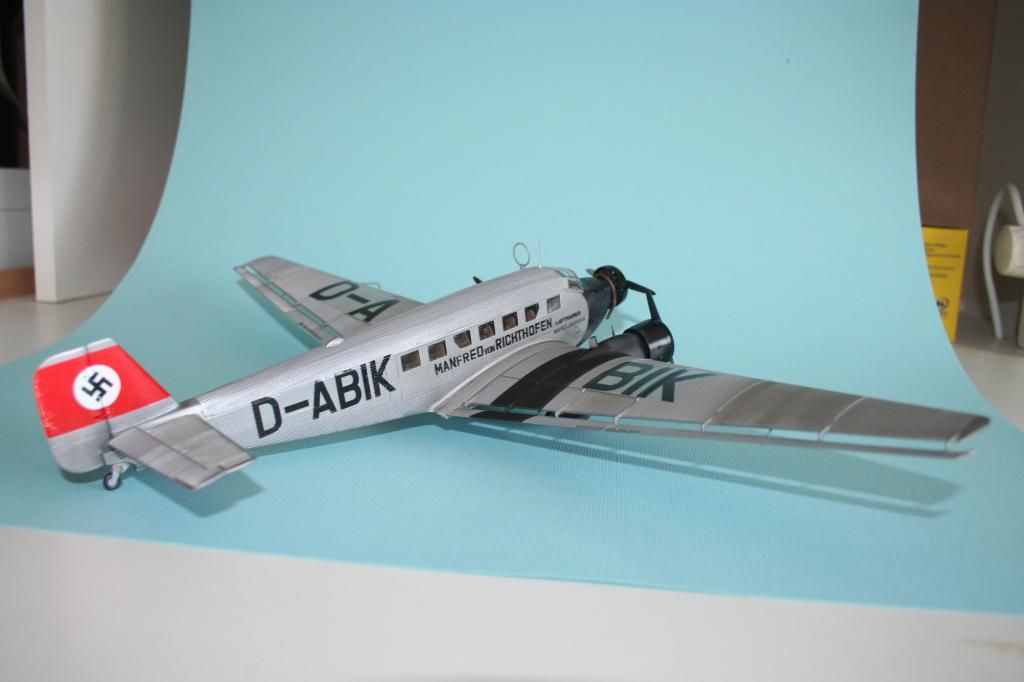

En Ju 52.
Afbeelding

De kit gaat voornamelijk udd gebouwd worden.


______________________________________________________________________________
______________________________________________________________________________


En de eerste stapjes.
Cabinedeurtje een kruk gegeven.
Afbeelding
En het dashboard wat klokjes en knopjes.
Afbeelding
Allemaal vrij basic gehouden.
Verder alle interieur delen uitgepakt, in elkaar geplakt en op stokjes gezet en de pomp maar
eens aan geslingerd voor een laagje primer.
Afbeelding
Whoops..... hoe bedoel je vet.... :panic:
Snel naar de kraan gelopen en de primer er weer afgespoeld. Daarna een grote wasteil genomen en
het hele spul een nachtje in de dreft laten weken.
In het begin deed ik dit eigenlijk met iedere kit, maar was toch lui geworden wat dat betreft. Misschien
ook omdat het met de modernere kits niet echt meer nodig is.. :?
Maar goed. Spul afgespoeld en afgedroogd en alsnog in de primer gezet.
Vervolgens wat kleurtjes verzonnen (niet veel foto's te vinden en helemaal niet in kleur) en aan
het spuiten en kwasten gegaan.
De romp in 2 kleuren, zoals op de foto te zien is.
Afbeelding
Vloerbedekking donker grijs en de stoelen in leder bruin.
Afbeelding
De wc(?) deur ook voorzien van een kruk en een gat geboord als raampje, met een stukje glas erachter.
Hout effect gerealiseerd door een bruin verfje, wat dunnig met een grove kwast aan te brengen.
Afbeelding
Zelfde gedaan met de cockpitdeur.
Cockpit vloer met de olieverf methode gedaan, niet helemaal lekker gelukt.
Afbeelding
Cockpitstoelen voorzien van gordeltjes van tape.

Pfff.... niet helemaal strak allemaal.... Heb met mijn stomme kop een olie pin wash gedaan,
zonder eerst de bende af te sluiten met een lak..
Maar goed, alles op zijn plek.
Afbeelding
Achterkant van de deur niet gedaan, want.... ehm... daar zie je helemaal geen deur. Alleen een grote
bonk glas.. :|

Tot zover nu gekomen.

______________________________________________________________________________
______________________________________________________________________________


Bedankt voor het kijken.
Opmerkingen? Graag, goeie en slechte.


Peter.


Laatst bijgewerkt door peppie op zo 5. maart 2017, 14:19, in totaal 1 keer bewerkt.

Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: [WIP] Junkers G23/24 1-72, Plasticart.
BerichtGeplaatst: ma 13. feb 2017, 19:07
Avatar gebruiker

Geregistreerd: di 17. feb 2015, 18:32
Berichten: 1638
Da's een mooi ding, Peppie! Ik heb dit doosje al vaak langs zien komen op internet, maar nooit gezien wat erin zat. Leuk dat jij 'm nu gaat bouwen! En een prima begin al.

peppie schreef:
Eerst ontwikkeld als 1 motorig toestel. Dit ging echter in tegen de opgelegde restricties, omdat het
dan een te sterke motor had. Dus aangepast en er een 3 motorig toestel van gemaakt, met dus 3 minder
krachtige motoren. Vaag verhaal, maar wie ben ik.... :weirdo:


Na de Eerste Wereldoorlog kreeg Duitsland een heleboel restricties opgelegd die moesten voorkomen dat het weer een krachtig leger kon opbouwen:Een leger van max. 100.000 man, geen tanks, etc. Daarbij hoorde dat geen vliegtuigmotoren boven een bepaald vermogen ontwikkeld mochten worden, want die zou je goed kunnen gebruiken voor militaire vliegtuigen. Daar liep Junkers dus tegenaan bij de ontwikkeling van dit toestel. Als éénmotorig toestel zou dit vliegtuig een motor nodig hebben die de opgelegde restricties van het Verdrag van Versailles zou overschrijden. Door het met drie zwakkere motoren uit te rusten kon dit probleem omzeild worden. Bijkomend voordeel was, zoals je beschrijft, dat de betrouwbaarheid daardoor toenam.


Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: [WIP] Junkers G23/24 1-72, Plasticart.
BerichtGeplaatst: ma 13. feb 2017, 20:06

Geregistreerd: vr 18. maart 2011, 13:34
Berichten: 3133
Leuk kitje peppie, dit is een kitje van 1988 en is ook door revell uitgebracht met een paar extra onderdeeltjes om er een watervliegtuig van te maken.


Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: [WIP] Junkers G23/24 1-72, Plasticart.
BerichtGeplaatst: ma 13. feb 2017, 20:47

Geregistreerd: di 14. jan 2014, 17:08
Berichten: 1227
Woonplaats: Boskoop
Bedankt heren :ok:

Interieurtje niet helemaal naar wens, maar wie gaat dat zien he.. :lol:

@Huib. Helemaal duidelijk :ok:

@Markie. Inderdaad een leuk ding, en wel ff lekker voor tussendoor.


Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: [WIP] Junkers G23/24 1-72, Plasticart.
BerichtGeplaatst: ma 13. feb 2017, 21:02
Avatar gebruiker

Geregistreerd: za 3. aug 2013, 23:52
Berichten: 721
Woonplaats: Eindhoven
Waar vindt je deze oude zooi? :weirdo: Als je een keer in de buurt van Eindhoven bent, moet je een keer naar Flash Aviation gaan. Die heeft ook een hele hoop tweede hands heel oude modelen.

Wel een hele mooie oude junkers met die golfplaten.

Reimer

_________________
Never regret anything because at one time it was exactly what you wanted.


Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: [WIP] Junkers G23/24 1-72, Plasticart.
BerichtGeplaatst: ma 13. feb 2017, 21:42
Avatar gebruiker

Geregistreerd: zo 25. nov 2012, 21:11
Berichten: 767
Leuk project.
Mooie uitleg ook.

"Het kleine broertje van de F-16 zover ik begrepen heb.... :mrgreen: :mrgreen: :mrgreen:"

Ontvetten is belangrijk zie je maar weer.
Suc6!

_________________
I type like I live. Fast and with lots of mistakes.


Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: [WIP] Junkers G23/24 1-72, Plasticart.
BerichtGeplaatst: ma 13. feb 2017, 23:41
Avatar gebruiker

Geregistreerd: za 3. jul 2010, 10:32
Berichten: 2999
Woonplaats: Hurdegaryp
Heerlijk dit!! Mooi rijtje straks met die beide andere vliegtuigjes.

Van VEB Plasticart heb ik (bij mijn weten) alle heli's in hun range: Mi-1, Mi-2, Mi-4, Mi-6, Mi-10k en Yak-24 (alles 1:100). De Mi-4 heb ik reeds 2 van gebouwd, ook de Mi-10k en de Yak-24 zijn reeds gebouwd. Je ziet ook varianten uitgegeven door NuBee of PlayFix, en wellicht nog een andere vage Oost-Duitse fabrikant. Zoals je weet, geen kwaliteit, maar wat je zelf al schrijft, er is best wat leuks van te maken en voor dat geld is er eigenlijk geen nood aan de man als het niet (goed) lukt. Al zou ik het wel jammer vinden om de Mi-6 te verkl*ten.

Mi-10k
Afbeelding

Yak-24
Afbeelding

2x Mi-4
Afbeelding

Afbeelding

René

_________________
Leven is makkelijker dan je denkt, maar moeilijker als je denkt
(GWeijers)


Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: [WIP] Junkers G23/24 1-72, Plasticart.
BerichtGeplaatst: wo 15. feb 2017, 14:29
Avatar gebruiker

Geregistreerd: do 16. feb 2012, 10:51
Berichten: 334
Woonplaats: Purmerend
Mooie intro van deze kist en al een leuk begin gemaakt voor dit udd tussendoortje.

Hoe ga je de vervorming aanpakken?

Peppie schreef:
De wc(?) deur ook voorzien van een kruk en een gat geboord als raampje, met een stukje glas erachter.


Nou ik hoop dat het geen wc is...ik wil geen pottekijkers als ik op de pot zit :titter:

Huib schreef:
Na de Eerste Wereldoorlog kreeg Duitsland een heleboel restricties opgelegd die moesten voorkomen dat het weer een krachtig leger kon opbouwen:Een leger van max. 100.000 man, geen tanks, etc. Daarbij hoorde dat geen vliegtuigmotoren boven een bepaald vermogen ontwikkeld mochten worden, want die zou je goed kunnen gebruiken voor militaire vliegtuigen. Daar liep Junkers dus tegenaan bij de ontwikkeling van dit toestel. Als éénmotorig toestel zou dit vliegtuig een motor nodig hebben die de opgelegde restricties van het Verdrag van Versailles zou overschrijden. Door het met drie zwakkere motoren uit te rusten kon dit probleem omzeild worden. Bijkomend voordeel was, zoals je beschrijft, dat de betrouwbaarheid daardoor toenam.


Om de restricties nog verder te omzeilen bouwden de Duitsers in opdracht van buitenlandse opdrachtgevers passagiersvliegtuigen (in het buitenland) met sterkere motoren (want dat mocht dan weer wel). De vliegtuigen waren dan wel zo (slim) ontworpen dat ze later makkelijk voor militair gebruik konden worden ingezet. Alleen de Duitsers waren hiervan op de hoogte.

Cheerz :ok:
Barry

_________________
Wie vecht kan verliezen, maar wie niet vecht heeft al verloren


Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: [WIP] Junkers G23/24 1-72, Plasticart.
BerichtGeplaatst: wo 15. feb 2017, 22:41

Geregistreerd: di 14. jan 2014, 17:08
Berichten: 1227
Woonplaats: Boskoop
@Tjopperbob. Erg gaaf Rene, die oostblok-hakkers :ok:
Kwaliteit laat wel eens te wensen over inderdaad, maar vaak hebben die merken wel de wat meer bijzondere kisten in hun range..

Wolf73 schreef:
Hoe ga je de vervorming aanpakken?

"American style"..... dus met veel brute kracht... :titter:
Oh... en superlijm natuurlijk. Kit is al wat ouder en het plastic al wat breekbaarder, merk je echt aan de kleine onderdeeltjes die al breken als je er naar kijkt.
Dus buigen in warm water is geen optie in deze.

Wolf73 schreef:
Nou ik hoop dat het geen wc is...ik wil geen pottekijkers als ik op de pot zit :titter:

Ik ben bang van wel, zit zelfs een afvoer aan de onderkant van de romp..... Ik had er ook eigenlijk mat glas in moeten zetten.. :roll: :cheesygrin:

Wolf73 schreef:
Om de restricties nog verder te omzeilen bouwden de Duitsers in opdracht van buitenlandse opdrachtgevers passagiersvliegtuigen (in het buitenland) met sterkere motoren (want dat mocht dan weer wel). De vliegtuigen waren dan wel zo (slim) ontworpen dat ze later makkelijk voor militair gebruik konden worden ingezet. Alleen de Duitsers waren hiervan op de hoogte.

Duidelijk. Ik heb ook ergens gelezen dat deze toestellen heel makkelijk konden worden omgebouwd naar 1 motorig..... voor de toekomst zeg maar...


Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: [WIP] Junkers G23/24 1-72, Plasticart.
BerichtGeplaatst: wo 15. feb 2017, 22:43

Geregistreerd: di 14. jan 2014, 17:08
Berichten: 1227
Woonplaats: Boskoop
De tweede ronde..

______________________________________________________________________________
______________________________________________________________________________


Om te beginnen, een paar plaatjes die ik tegen kwam op het www.
Afbeelding
Afbeelding
Afbeelding
Afbeelding
Afbeelding
Afbeelding
Afbeelding
Afbeelding
Erg gave foto's vind ik, en zo scherp ook.

Maar goed, ook nog wat gedaan hoor.
Kijk maar..
Afbeelding
Was een behoorlijk gevecht om dat dak erop te krijgen, maar het is redelijk gelukt.
Nog wel een kiertje hier en daar, zoals boven de ramen. En de aansluiting van de tussenstijl bij de cockpit
sluit ook niet helemaal lekker aan, maar dat is allemaal wel te fixen.
Afbeelding
De motorkap lijkt ook een grote naad te hebben, maar dat lijkt zo omdat hij hoger en breder dan de romp is.

Het staartgedeelte had echter iets meer werk nodig.
De staartvleugel (stabilo) moest een heel stuk afgeschuurd worden om enigzins plat op de romp te komen
en heb ik dmv pinnetjes vast gelijmd.
Het kielvlak (fin) moest daar overheen, maar paste ook niet. Hier heb ik zelfs een paar millimeter moeten
afsnijden / schuren en daarna ook met pinnen vast gezet.
Het richtingsroer (rudder)... nou ja, kijk zelf maar..
Afbeelding
Heeft dus wel nokken, maarre.... veel te hoog natuurlijk. En dan is het kielvlak al gezakt..
Dus nokken eraf, en je raad het al.... met pinnen vast gezet in het kielvlak.
Afbeelding
Hou je wel gaten over waar de nokken hebben gezeten, dus daar staafjes rond styreen in gelijmd, als
zijnde een asje.

Zelfde problemen deden zich ook voor bij de rol- en hoogteroeren. Dus zelfde principe toegepast.
Afbeelding
En met de asjes.
Afbeelding

Verder nog de steunen van de staartvleugel vervangen door iets fijners, en gelijk gaatjes
geboord voor de kabels.
Afbeelding
Afbeelding

Maar als je dan de aansluiting van de vleugels op de romp ziet...
Afbeelding
Dat is dan weer een soort van netjes. Net als hoe de motoren op de vleugel liggen.
Valt in zijn geheel niet tegen.

Wat ik nog wel even heb aangepakt zijn deze jongens.
Afbeelding
Wel erg grof, dus eraf gesneden, wat draad gebogen, gaatjes geboord en..
Afbeelding
En gelijk die onder de motoren ook maar mee genomen.
Net als deze bogen onder de vleugels.
Afbeelding
Die op de ene foto wel staan, maar op de andere weer niet. Maar aangezien de kitmaker de gaten
hiervoor al in de vleugels gemaakt had, ze hier ook maar geplaatst. Plamuren en schuren is ook niet
echt een optie met al die ribbels.

En dat was het weer even voor nu.
Ben nu aan het bedenken hoe ik alle (7) grepen ga maken, want die in de kit zijn veel te grof.


______________________________________________________________________________
______________________________________________________________________________




Bedankt voor het kijken.
Opmerkingen? Graag, goeie en slechte.


Peter.


Omhoog
 Profiel
Antwoord met een citaat
Geef de vorige berichten weer:  Sorteer op
Plaats een nieuw berichtPlaats een reactie Pagina 1 van 3   [ 25 berichten ]
Ga naar pagina 1, 2, 3  Volgende


Wie is er online

Gebruikers op dit forum: Bing [Bot] en 12 gasten


Je mag geen nieuwe onderwerpen in dit forum plaatsen
Je mag niet antwoorden op een onderwerp in dit forum
Je mag je berichten in dit forum niet wijzigen
Je mag je berichten niet uit dit forum verwijderen

Zoek naar:
Ga naar:
cron


Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
610nm Style by Daniel St. Jules of Gamexe.net

phpBB.nl Vertaling
